Progettare correttamente i collegamenti di uno studio o di un home studio è un passaggio fondamentale per qualsiasi produttore, musicista o tecnico. Spesso si investe molto in sintetizzatori, schede audio, monitor ed effetti outboard, ma si sottovaluta l’infrastruttura che permette a tutte queste macchine di comunicare tra loro.

Un cablaggio disordinato non crea solo rumori, ronzii o perdite di tempo: interrompe il flusso creativo. L’obiettivo dovrebbe essere semplice: accendere lo studio, scegliere la sorgente da registrare e lavorare senza dover spostare cavi dietro la scrivania. In questa guida vediamo le basi per organizzare i collegamenti, distinguere segnali analogici e digitali e capire quando usare sistemi come ADAT, DB25 e patchbay.

Leggi le altre guide dedicate ai synth:

• Comprare un Synth per Approcciare al Sound Design: gli Errori da Evitare
• Synth per Principianti: 3 Sintetizzatori Desktop Economici che Devi Provare
• Setup Tastiere Live Completo con € 3.000: Basta Workstation?

Cavi analogici e digitali: le basi del cablaggio

Il primo passo per organizzare lo studio è comprendere la natura dei segnali che viaggiano attraverso i cavi. All'interno di un setup moderno convivono due mondi distinti: quello analogico e quello digitale. Distinguere queste due categorie è fondamentale per capire come indirizzare le informazioni senza causare colli di bottiglia o degradare il suono originale dei sintetizzatori.

I cavi analogici trasportano un segnale elettrico continuo: jack TS o TRS, XLR e RCA rientrano in questa famiglia, a seconda del tipo di connessione e del dispositivo. I cavi digitali, invece, trasportano dati audio o messaggi di controllo. USB e ADAT, ad esempio, non si comportano come un normale cavo audio analogico: trasmettono informazioni digitali che devono essere interpretate da interfacce, convertitori o computer.

Il MIDI merita una nota a parte: non trasporta audio, ma messaggi digitali di controllo. Serve a comunicare note, velocity, clock, program change e altri parametri tra sintetizzatori, drum machine, controller e DAW.

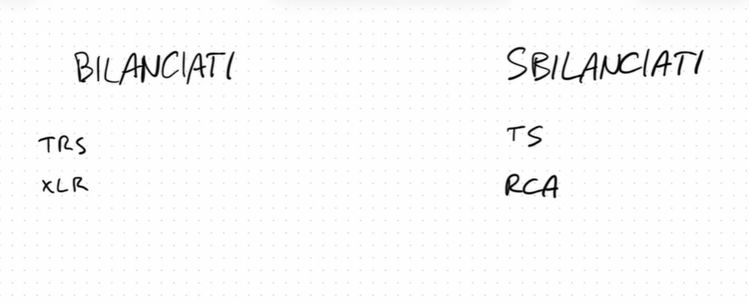

Connessioni bilanciate e sbilanciate: evitare la perdita di segnale

L'errore più comune e devastante nel cablaggio riguarda la confusione tra connessioni bilanciate e sbilanciate. Utilizzare il cavo sbagliato per collegare un sintetizzatore alla scheda audio può tradursi in ronzii, perdita di livello, rumori di massa o, in configurazioni particolari, problemi di fase. Le connessioni si dividono in due tipologie strutturali:

• Bilanciate (TRS e XLR): Una connessione bilanciata usa due conduttori per il segnale più la massa/schermo, ed è pensata per ridurre il rumore captato lungo il cavo. Per questo TRS e XLR sono molto usati nei collegamenti lunghi, tra schede audio, monitor, outboard e mixer.
• Sbilanciate (TS e RCA): Una connessione sbilanciata, come un jack TS o un RCA, usa invece un conduttore per il segnale e uno per massa/schermo. È comune su chitarre, pedali, molti synth e alcune uscite consumer. Funziona bene su tratte brevi, ma può essere più sensibile a ronzii e interferenze.

Quando colleghi uscite sbilanciate a ingressi bilanciati, non dare per scontato che un cavo TRS sia sempre la scelta migliore. In molti casi è preferibile usare un cavo TS corto o seguire le indicazioni del manuale. Se il segnale diventa sottile, rumoroso o perde livello, il problema potrebbe dipendere dal cablaggio, dal tipo di uscita o dal modo in cui l’ingresso bilanciato gestisce il segnale.

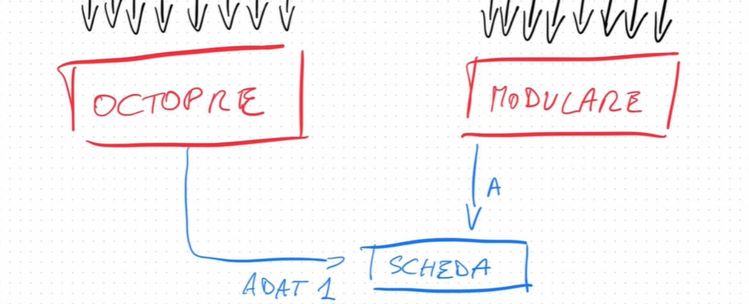

Gestire molti segnali: cavi d-sub e connessioni ottiche adat

Quando l'attrezzatura hardware cresce, convogliare dozzine di cavi analogici verso l'interfaccia audio diventa un incubo logistico. Per mantenere un ambiente pulito ed evitare matasse inestricabili dietro la scrivania, i professionisti si affidano a formati di connessione multicanale. Per ottimizzare lo spazio e il numero di cavi, esistono due soluzioni magistrali:

1. I cavi D-Sub 25 (DB25): Si tratta di connettori rettangolari a 25 pin. Una porta ADAT ottica può trasportare fino a 8 canali audio digitali a 44.1/48 kHz. Se lavori a sample rate superiori, il numero di canali disponibili si riduce: tipicamente 4 canali a 88.2/96 kHz tramite S/MUX.
2. Connessioni Ottiche ADAT: L’ADAT ottico permette di espandere gli ingressi e le uscite digitali della scheda audio usando un cavo Toslink. A 44.1/48 kHz può trasportare fino a 8 canali per porta; a sample rate più alti, il numero di canali si riduce tramite S/MUX. È una soluzione utile quando vuoi aggiungere un preamplificatore a 8 canali o un convertitore esterno senza occupare molte connessioni analogiche.

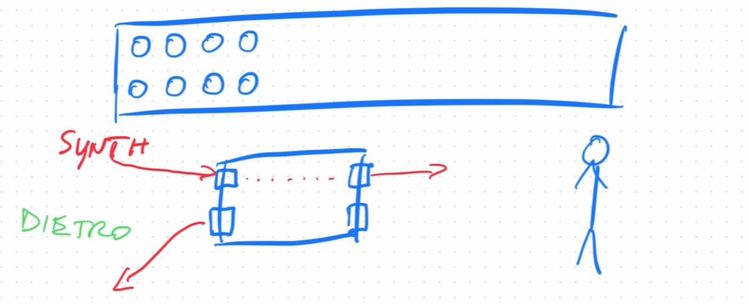

Il cuore dello studio: come funziona una patch bay

Cosa fare quando i sintetizzatori e le macchine hardware superano numericamente gli ingressi disponibili sulla scheda audio? Scollegare e ricollegare fisicamente i dispositivi sul retro del rack è impensabile. La soluzione più flessibile è l'integrazione di una Patch Bay, una matrice di smistamento analogica che centralizza tutti gli ingressi e le uscite dello studio in un unico, comodissimo pannello frontale.

Una Patch Bay è un'unità rack passiva composta da due file di connessioni (una superiore e una inferiore), presenti sia sul retro che sul fronte. Il principio è semplice: tutti gli strumenti e gli ingressi della scheda audio vengono cablati permanentemente sul retro. Sul fronte, tramite piccoli cavi patch, potrai indirizzare a piacimento l'uscita di un synth verso un pedale effetti, e poi dritta nella scheda audio. Le Patch Bay offrono tre modalità operative fondamentali:

• Open (Aperta): Il connettore frontale superiore e quello inferiore sono indipendenti. Il segnale passa solo se inserisci fisicamente un cavo patch per unire i due punti.
• Normalled (Normalizzata): La connessione tra il pannello superiore (es. l'uscita di un synth) e quello inferiore (es. l'ingresso della scheda audio) è già attiva internamente per impostazione predefinita (default). Inserendo un cavo sul pannello frontale, questa connessione invisibile si interrompe, permettendo di dirottare il segnale altrove. È perfetta per le macchine che usi abitualmente in registrazione.
• Half-Normalled (Seminormalizzata): Il collegamento interno di default è attivo, ma prelevando il segnale dal pannello frontale superiore, la connessione verso il basso non si interrompe. Il segnale viene letteralmente sdoppiato. Questa modalità è fondamentale per le registrazioni professionali: permette di mandare la voce pulita nella scheda audio e, contemporaneamente, inviarne una copia a un riverbero hardware per far ascoltare l'effetto al cantante in cuffia, senza intaccare la registrazione principale.

FAQ

Che differenza c’è tra cavo bilanciato e sbilanciato?

Un cavo bilanciato usa due conduttori per il segnale più la massa/schermo e aiuta a ridurre le interferenze, soprattutto su tratte lunghe. Un cavo sbilanciato usa un conduttore per il segnale e uno per massa/schermo, ed è più indicato per collegamenti brevi.

ADAT trasporta sempre 8 canali audio?

No. Una porta ADAT ottica può trasportare fino a 8 canali a 44.1/48 kHz. A sample rate superiori il numero di canali si riduce, ad esempio a 4 canali a 88.2/96 kHz tramite S/MUX.

A cosa serve una patchbay in home studio?

Una patchbay centralizza ingressi e uscite di synth, outboard e scheda audio in un pannello frontale. Serve a cambiare routing rapidamente senza scollegare cavi dal retro delle macchine o della scrivania.

Conclusione

Progettare con cura il cablaggio del proprio ambiente musicale rappresenta un investimento fondamentale che va ben oltre il semplice ordine visivo. Un setup strutturato in modo logico e funzionale si traduce in un immediato abbattimento dello stress operativo, permettendoti di focalizzare ogni energia mentale esclusivamente sul processo creativo.

Molto spesso, l'ispirazione svanisce proprio nel momento in cui si è costretti a interrompere il flusso di lavoro per districare matasse di fili o cercare disperatamente la giusta connessione dietro una scrivania polverosa. Comprendere a fondo la natura dei segnali, sfruttando le potenzialità dei formati digitali multicanale e implementando una matrice di smistamento flessibile, trasforma radicalmente l'esperienza quotidiana.

L'obiettivo finale deve essere sempre la massima immediatezza: accendere le macchine e iniziare a registrare senza intoppi tecnici. Il tempo dedicato oggi alla pianificazione tecnica si convertirà in innumerevoli ore di pura gioia compositiva e produttività senza limiti.
